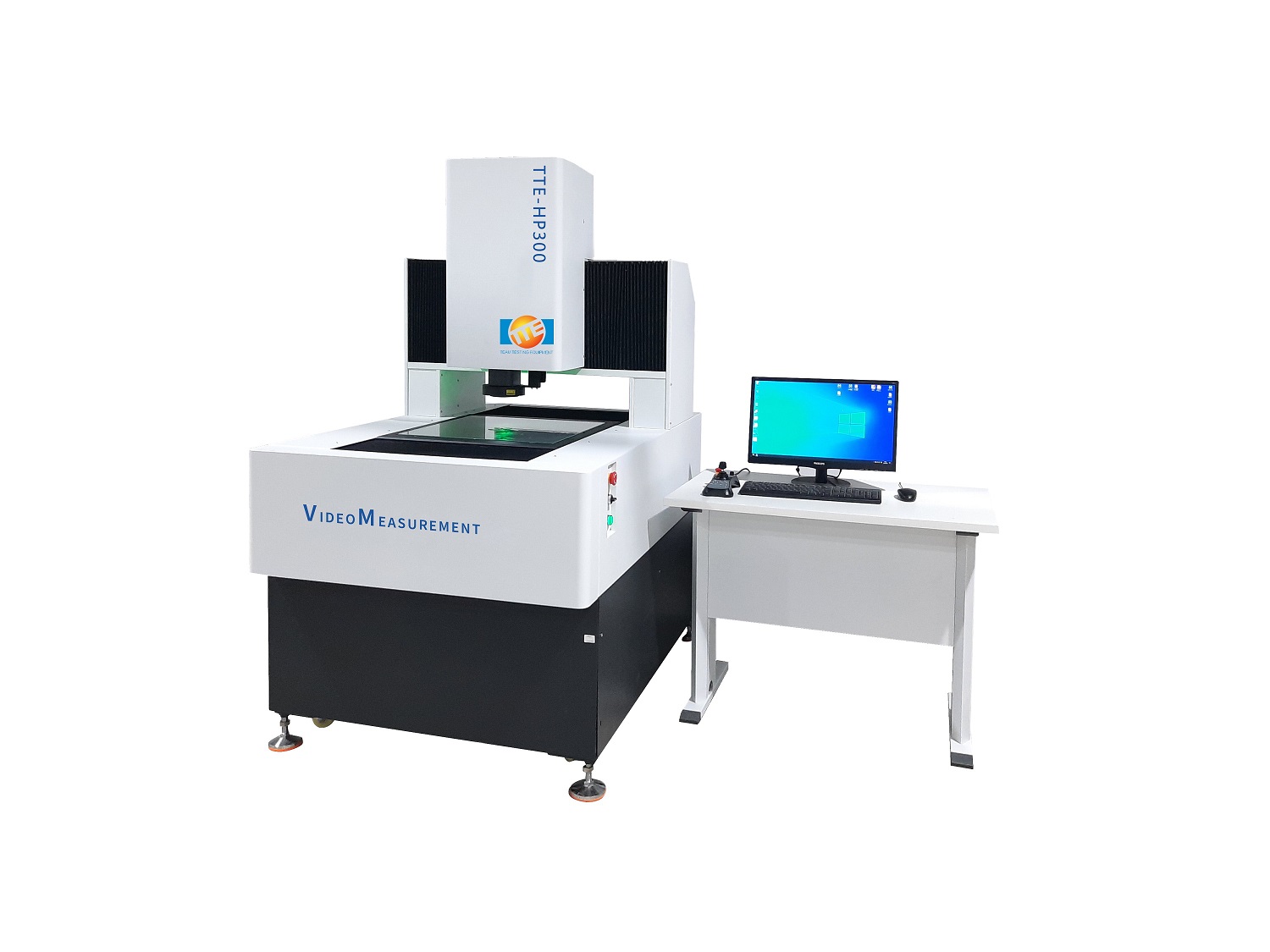

TTE-A系列高精度全自动影像测量仪

TTE-A系列 中小型零件测量之高精度测量机系列

全自动影像测量仪在精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛应用。
TTE-A系列高精度全自动影像测量仪的优势:

1、全系列机种使用相同软件『TTE-INSPEC』,程序共享,操作简单

2、无软件后续成本,软件提供终升免费升级

3、500强企业购买实绩,包含大疆创新、大族激光、天马、金发科技、维信诺等全球的跨国企业都有购买实绩。

4『高性能』『高精度』『高测量速度』『操作简单』『高性价比』进品设备的首选替代系列

型号

TTE-300A

TTE-400A

测量行程(mm)

300*200*200

400*300*200

外型尺寸(mm)

820*1104*1745

975*1313*1750

机台重量(mm)

490

656

承载重量(mm)

30

视频成像(CCD)

130万像素彩色数字工业摄像机(海康)分辩率1920*1080

XY轴精度(μm

1.8+L/200

z轴精度(μm

2.0+L/200

重复精度(μm

≦2

最大运动速度(mm)

400mm/s

操作方式

摇杆 + 软件

分辨率

0.0001mm

光学放大倍率

0.7-4.5X;

影像放大倍率

44.96-258.63X

光学镜筒

自动变倍同轴光镜筒

光源

另带同轴表光源

伺服电机

日本“Panasonic”伺服电机

导轨/丝杆

台湾“上银”精密级线性导轨/台湾“TBI”研磨级滚珠丝杠
