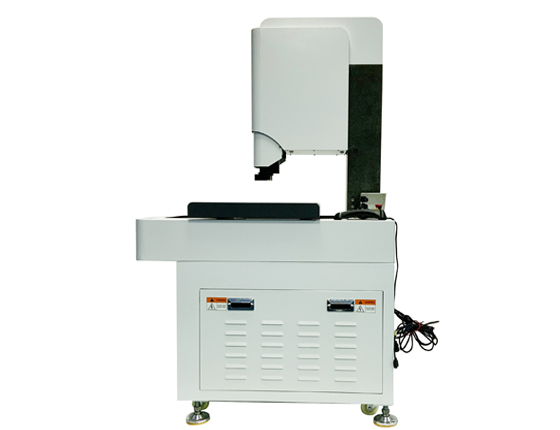

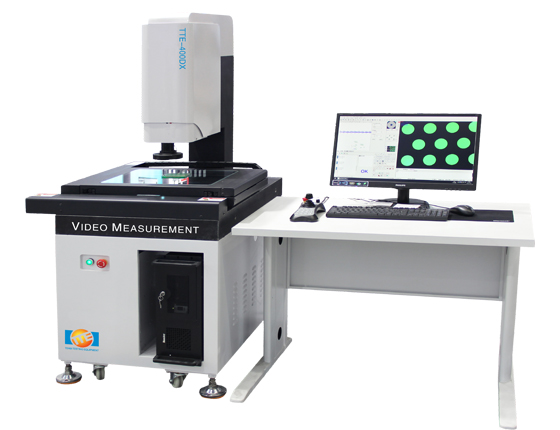

TTE-DX系列 新型影像测量仪

中小型零件测量之新型测量机系列

全自动影像测量仪在精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛应用。

TTE-DX系列双视野全自动影像测量仪的优势:

1、完美突破传统一键闪测量机“固定行程”“固定倍数”的局限

2、新一代全新设计满足高测量精度与高测量速度

3、无软件后续成本,软件提供终升免费升级

TTE-DX系列采用『TTE-INSPEC』最先进的同轴双光学镜筒测量软体具有『程序自动切换』『模板测量』『阵列平移测量』『多工件并行测量』『大视野一键测量』等功能,实现真正的移动闪测及高精度测量,解决客户对测量精度及测量精度双重需要。

TTE-DX系列技术参数:

型号

TTE-400DX

TTE-500DX

测量行程(mm)

400*300*200

400*300*200

外型尺寸(mm)

794*963*1660

1024*1181*1732

机台重量(mm)

537

800

承载重量(mm)

25

视频成像(CCD)

130万像素数字工业摄像机

视频成像(CCD)

130万像素数字工业摄像机

XY轴精度(μm

(3.5+L/200)/(5.0+L/200)

重复精度(μm

≦4

最大运动速度

200mm/s

操作方式

摇杆(带锁轴) + 软件

分辨率

0.0005mm

光学放大倍率

0.2X/0.8X同轴两档镜头

影像放大倍率

14.34X/58.02X

成像视野

32x24/8x6mm

光学镜筒

同轴双固定倍率镜筒

光源

五环LED可程控光源

伺服电机

日本“Nidec”交流同步伺服电机

导轨/丝杆

精密防错位交叉导轨/台湾“TBI”研磨级滚珠丝杠

附注:购买客户需与销售人员进行祥细选型
